Pembahasan UKK TKJ Paket 2 Tahun 2025

Kafi Ngamali

Follow



Februari 25, 2025

read

Sebagai seorang Network System Administrator pada perusahaan penyedia layanan jasa jaringan komputer dan telekomunikasi, tugas anda adalah merancang bangun dan mengkonfigurasi sebuah jaringan computer dengan langkah-langkah sebagai berikut:

Langkah Kerja :

Siapkan perlatan dan bahan yang diperlukan sesuai dengan daftar peralatan Siapkan berkas perencanaan instalasi dan konfigurasi jaringan

No.	Nama Alat  dan Bahan	Spesifikasi Minimal	Jumlah	Keterangan
1	2	3	4	5
1.	PC Client/Laptop	Processor: Pentium  Core to duo RAM: 2 GB Harddisk: 250 GB NIC 10/1000 Mbps, Monitor 14””	3 buah
2.	Smartphone	Andorid/IOS	1 buah
3.	Switch unmanage	Minimal 4 port	1 buah
4.	Router	Minimal memiliki  4 port interface Support Routing Static dan Dynamic	1
5.	Wifi Routerboard	Minimal 4 port	1 buah
6.	Crimping tools	Untuk RJ 45	1 buah
7.	Cable Tester	Untuk RJ 45	1 buah
8.	Kabel UTP	Cat 5	12 meter
9.	Konektor RJ 45	RJ 45 Cat 5	10 buah
10.	Koneksi Internet	1 Mbps

Lakukan pemasangan konektor pada kabel jaringan dan pengujian koneksi kabel

Lakukan pemasangan kabel pada switch, router, proxy server dan client.

Topologi Jaringan UKK  TKJ Paket 2 Tahun 2025

Lakukan pengalamatan jaringan pada seluruh perangkat jaringan
Lakukan konfigurasi client
Jaringan lokal kabel (LAN)
IP LAN client : 192.200+absen.10.2/24

Jaringan internet (WAN)

IP Internet : Sesuai dengan network yang diberikan ISP
IP Router A : Sesuai dengan network yang diberikan ISP

IP Router B : Sesuai dengan network yang diberikan ISP

Gateway : Sesuai dengan network yang diberikan ISP

Jaringan lokal nirkabel (WLAN)

IP : 192.100+absen.20.2/24

Lease Time : 8 jam
DNS : Primary : 8.8.8.8;

Lakukan konfigurasi router

Dynamic Routing ( Router A ke B)

Static Routing ( Router B ke Internet)

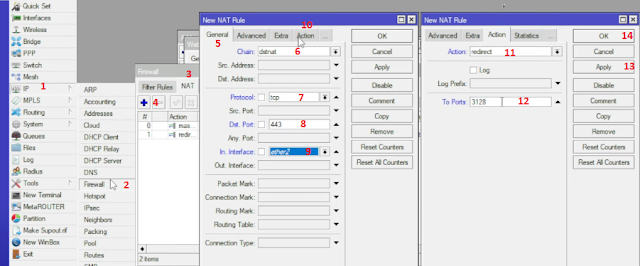

Sistem keamanan jaringan dengan melakukan installasi dan konfigurasi proxy server pada jaringan local kabel

Port proxy : 3128
Cache Manager: Noabsen+namapeserta@sekolah.sch.id
Visible host : www.sekolah.sch.id
Transparent : yes
Bloking Site : https://www.linux.org

Lakukan pengujian setiap perangkat sesuai konfigurasi dan fungsi yang diinginkan IP Static IP Dynamic Tes Koneksi ke Router Tes Koneksi antar client

Download Pembahasan Lengkap
